Makaralı Rulman Nedir?

Makaralı rulmanlar, döner uygulamalarda kayma hareketini düşük sürtünmeli, yuvarlanma hareketiyle değiştirmek için kullanılır. Makaralı rulmanların başlıca tipleri silindirik, küresel ve koniktir. Genel olarak makaralı rulmanlar aynı boyuttaki bilyalı rulmanlara göre daha yüksek yük kapasiteleri sunar. Makaralı Rulmanların özelliklerini ve fiyatlarını öğrenmek istiyorsanız lütfen bizimle iletişime geçin!

Makaralı Rulmanın Faydaları

Kesinlik:Makaralı Rulmanlar yüksek hassasiyet sunarak hassas doğrusal hareket sağlar.

Yükleme kapasitesi
Üstün tasarımları sayesinde Makaralı Rulmanlar birden fazla yönden gelen yükleri karşılayabilir ve yük kapasitelerini önemli ölçüde artırır.

Sertlik
Makaralı Rulman kılavuzlarının dairesel dört sıralı tasarımı, daha fazla sağlamlık sağlayarak onları ağır hizmet uygulamalarına uygun hale getirir.

Kendinden Yağlamalı
Bazı Makaralı Rulmanlar, bakım ihtiyaçlarını azaltan ve rulman ömrünü uzatan kendinden yağlamalı paketlere sahiptir.

Çok yönlülük
Makaralı Rulman, küçük elektronik cihazlardan büyük endüstriyel makinelere kadar çeşitli uygulamalara uygun çok çeşitli lineer rulmanlar sunar.

Gürültü Azaltma
Makaralı Rulmanlar ayrıca makinelerin daha sessiz çalışmasına da katkıda bulunabilir. Daha az sürtünme ve titreşim ürettikleri için genellikle diğer rulman çeşitlerine göre daha az çalışma gürültüsü üretirler.

Yeterlik
Tasarımları, Makaralı Rulmanların minimum enerji kaybıyla yüksek hızlarda çalışmasına olanak tanır. Bu onları çok sayıda hareket kontrol sistemi için uygun bir seçenek haline getiriyor.

Makaralı Rulman Tipi

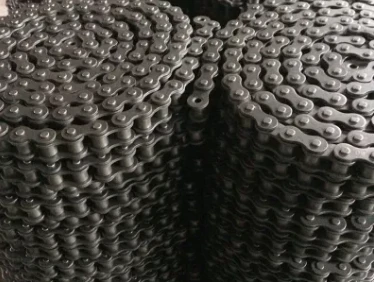

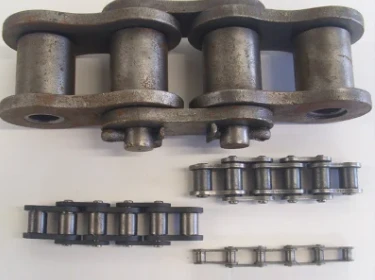

B Series Simplex/Duplex/Triplex Roller Chain& Bushing Chains

Oynak Makaralı Rulmanlar

Küresel rulman, rulman ekseninin açısıyla eğimli iki yarış pistine sahip bir iç halkadan, ortak küresel yuvarlanma yoluna sahip bir dış halkadan, küresel yuvarlanma elemanlarından, kafeslerden ve bazı tasarımlarda iç merkez halkalarından oluşur.

Silindirik Makaralı Rulmanlar

Bu rulmanlar, yuvarlanma yolları ile doğrusal temas halinde olan silindirik şekilli makaralara sahiptir ancak gerçek silindirler değildir. Bunun yerine, stresi azaltmak için taçlandırılmış veya yüzen uçlara sahiptirler. Bunları tek veya çift sıralı konfigürasyonlarda bulabilirsiniz. Yine de seçiminiz ne olursa olsun geometrileri onlara yüksek hızlı uygulamalarda daha fazla radyal yük kapasitesi sağlar. Bununla birlikte, orta düzeyde itme yükü kapasitesine sahiptirler.

Konik rulman yeri

Konik makaralar, konilerin kaymadan birbiri üzerinde yuvarlanabilmesi prensibiyle tasarlanmıştır. Bir iç ve dış halka ile birbirinden ayrılamayan koni düzeneklerinin sıralarını içerirler. Konik konik makaralı rulmanlar, rulmanların konik tasarımına karşılık gelen konik yuvarlanma yolları üzerinde çalışır. Oldukça büyük yüzey alanı temasları nedeniyle konik makaralar, genellikle orta hızlı uygulamalarda ağır radyal, eksenel ve itme yüklerine dayanabilir.
Silindirik rulmanlara çok benzerler ancak hangisini satın alacağınıza karar verirseniz temel fark şudur: Silindirik makaralı rulmanlar yalnızca sınırlı itme yüklerini taşır. Aynı zamanda konik muadilleri önemli itme yüklerini yönetebilir. Konik makaralı rulmanlar genellikle inç ve metrik boyutlarda mevcuttur.

İğneli Rulmanlar

Bu makaralar, yatak gövdesi içerisinde yatay olarak konumlandırılmış ince ve uzun yataklara sahiptir. Silindir konumunu korumak için konik uçlara veya serbest yatak hareketi için yarım küre uçlara sahip olabilirler. İğneli rulmanlar silindirik rulmanların bir çeşididir. Kap tarzı tasarımları, yüksek hızda dönme doğruluğu gerektiren uygulamalarda yüksek radyal yük kapasitelerine dayanmalarını sağlar.
İğneli makaraların birincil avantajı, birleşme yüzeyini iç veya dış yuvarlanma yolu veya her ikisi olarak kullanma yeteneğidir. Yapı aynı zamanda minimalist bir kesit tasarımını korurken büyük yağ depoları da sağlıyor. İç halkalı veya iç halkasız iğneli rulmanları bulacaksınız.

İtme Makaralı Rulman

Baskı rulmanları, zorlu ortamlarda yüksek yükleri taşımak için kullanılan özel döner rulmanlardır. Rulman halkalarını bölen iğneler, konik, küresel veya silindirik makaralar dahil olmak üzere çeşitli yuvarlanma elemanlarına sahip olabilirler. İtme makaraları, şaftın eksenine paralel eksenel ve itme yüklerini taşır. Hız değerleri kullanılan yuvarlanma elemanına göre değişir. Örneğin, bilyalı makaralı baskı rulmanları yüksek hızlı uygulamalar için mükemmeldir, ancak silindirik makaralı baskı rulmanları orta hızlarla sınırlıdır.

Bilyalı Rulmanlar ve Makaralı Rulmanlar Arasındaki Fark

Makaralı Rulmanlar

Daha Yüksek Yük Kapasitesi:Hat teması nedeniyle makaralı rulmanlar daha ağır radyal yükleri destekleyebilir.
Çeşitli Tasarımlar:Silindirik, konik, küresel ve iğne gibi farklı tasarımlar çeşitli uygulamalara hitap etmektedir.
Dayanıklılık:Daha ağır yükleri deforme olmadan taşımada dayanıklıdır.
Daha Az Hassasiyet:Bilyalı rulmanlara kıyasla şok yüklere ve yanlış hizalamaya karşı daha dayanıklıdır.

Dezavantajları
Sürtünme:Tipik olarak bilyalı rulmanlara kıyasla biraz daha yüksek bir sürtünme katsayısına sahiptir.
Boyut:Genellikle daha hantaldır ve makinelerde daha fazla yer gerektirir.
Bakım:Özellikle yüksek hızlı uygulamalarda sürtünmenin artması nedeniyle daha sık bakım gerektirebilir.

Bilyalı rulmanlar

Düşük Sürtünme Katsayısı:Bilyalı rulmanlar, yüksek hızlı uygulamalar için ideal olan daha düşük başlangıç ve çalışma sürtünmesine sahiptir.
Kompakt tasarım:Daha az yer kaplarlar ve daha küçük mekanizmalarda kullanılabilirler.
Çok yönlülük:Hem radyal hem de eksenel (itme) yükler için uygundur.
Düşük bakım:Daha az eksenel yüke sahip uygulamalarda daha uzun ömürlüdürler ve daha az sıklıkta bakım gerektirirler.

Dezavantajları
Yükleme kapasitesi:Makaralı rulmanlara kıyasla ağır radyal yükleri taşıma kapasitesi sınırlıdır.
Dayanıklılık:Aşırı yük altında deforme olabilir, bu da rulman ömrünün azalmasına neden olabilir.
Duyarlılık:Yanlış hizalamaya ve şok yüklere karşı daha hassastır.

Makaralı Rulman Bileşeni

İç Halka ve Yuvarlanma Yolu
İç yuvarlanma yolu şaftın üzerinde daha küçük bir halkadır. Dış yuvarlanma yolunun içine yerleştirilmiştir.
Makaralı rulmanlarda yuvarlanma yolu, makaraları yerinde tutan bir flanşla birlikte düz veya koniktir.
Bilyalı rulmanların dış çevresine bir oluk açılmıştır.

Yuvarlanma Elemanları
Rulmanlar, iç ve dış bilezikler arasına sabitlenen bilyalar veya makaralar sayesinde serbestçe dönebilmektedir. Eğer orada olmasaydı, ırklar arasındaki sürtünme yatağı hızla yok ederdi. Asimetrik yuvarlanma elemanı yatağın performansını azalttığından, rulmanlardaki bilyalar ve makaralar tam simetrik özelliklere göre üretilir. Yuvarlanan elemanlar, ne kadar düzgün dönebileceklerini etkilediği için yüzey kalitesine büyük ölçüde bağımlıdır. Sürtünme ısı üretir, rulman ömrünü kısaltır ve rulman gürültüsünü artırır.

Rulman Kafesi
Bir rulman kafesi, bilyaları veya makaraları iç ve dış yuvarlanma yolu arasında yerinde tutar. Bu, topların/silindirlerin serbestçe dönebilmesini sağlar ancak aralarındaki mesafeyi korur.

Dış Yarış Pisti
Rulmanlar, bir dış yuvarlanma yolu ve içinde bilyaları veya makaraları barındıran bir iç yuvarlanma yolundan (halka) oluşur.
Makaralı rulmanlarda dış yuvarlanma yolu düz, küresel veya makaraları yerinde tutan bir flanşla koniktir.
Bilyalı rulmanlarda, bilyaların yerinde tutulabilmesi için yuvarlanma yolunun iç çevresi boyunca bir oluk açılır.

Komple Rulman
Tüm bileşenler bir araya getirildiğinde yatağı oluştururlar. Döner elemanlar açığa çıkabilir ve bunların düzgün çalışması için uygun yağlama gerekir.

Makaralı Rulmanlarla İlgili Yaygın Sorunlar ve Çözümler

Makaralı Rulmanlarla İlgili Yaygın Sorunlar

1. Rulman Gürültü Kirliliği

Makaralı rulmanlar yüksek radyal ve eksenel yükleri desteklemek için kullanıldığından, uygunsuz prosedürler veya altta yatan diğer problemler nedeniyle makaralı rulmanlarda gürültü ve titreşim sorunları çok yaygındır. Bu, içinde çalıştığı makinelerin performansını ve ömrünü olumsuz yönde etkileyebilir.

2. Makaralı Rulmanlarda Gürültü

Makaralı rulmanlardaki birincil gürültü kaynağı, silindir yuvarlanma elemanları (örneğin makaralar, bilyalar), kafes ve rulman yuvarlanma yolları arasındaki etkileşimdir. Aşırı gürültü, aşınma ve sürtünmenin göstergesi olabilir ve derhal müdahale edilmediği takdirde, rulmanlara ve çalıştırdığı makinelere daha büyük zarar vererek sorunu ağırlaştırabilir. Ayrıca ortaya çıkan gürültü çalışma ortamını rahatsız etmektedir.

3. Makaralı Rulmanlarda Titreşim

Makaralı rulmanların titreşimi, çalışma sırasında oluşan ve yuvarlanma elemanlarının rulmanlar içinde hareket etmesine neden olan dinamik kuvvetlerden kaynaklanır. Titreşim yanlış hizalamadan, dengesiz yüklerden veya kirletici maddelerden kaynaklanabilir. Yüksek titreşim seviyeleri çevredeki makineleri de olumsuz etkileyerek verimliliğini azaltabilir ve hasara neden olabilir.

4. Erken Arızalar

Makaralı rulmanlarda erken arıza, beklenen ömründen önce beklenmeyen arızaları ifade eder. Sorunlar, rulmanların kendisinden veya içine yerleştirildiği makineden kaynaklanan çok sayıda faktörden kaynaklanmaktadır.
Makaralı rulmanlarda erken arızanın ana kaynağı, özellikle rulmanların dönmesini sağlayan bileşenler olmak üzere, çalışma sırasında rulman bileşenlerine uygulanan aşırı gerilim ve aşınmadır. Bu, iç bilezikler ile dış bilezikler arasında, yuvarlanma elemanlarında, yuvarlanma yollarında ve kirletici maddeler arasında aşınmaya ve yüzey aşınmasına neden olabilir, bu da sık sık değiştirmeye ve bakım maliyetlerinin artmasına neden olur.

5. Yağlama Sorunları

Yağlama, optimum rulman performansını sağlamak, kullanım ömrünü uzatmak ve maliyetli ekipman arıza sürelerini ve onarımlarını önlemek için önemlidir. Rutin bir bakım prosedürü olmakla birlikte, yanlış uygulama makineye ciddi zararlar verebileceğinden uygulanması hassasiyet ve uygun bakım gerektirir.
Örneğin yetersiz yağlama, bileşenler arasındaki sürtünmenin artmasına neden olur; bu da, özellikle yuvarlanma elemanları alanında yetersiz koruma ve artan aşınmaya yol açabilir. Aşınma ve sürtünmenin artmasıyla birlikte yuvarlanma yolları daha fazla ısı üretecek, bu da ısı birikmesine ve ekipmanın genel performansında verimin azalmasına yol açacaktır.

Sorun giderme ipuçları

Gürültü Azaltma İçin Yağlama Yönetimi

Makaralı rulmanlarda gürültüyü azaltmanın birkaç adımı yağlama yönetimini içerir. Doğru türde yağlayıcı kullanmanın yanı sıra uygun yağlamanın sağlanması da gürültünün azaltılmasına yardımcı olmak açısından etkilidir. Ayrıca iğneli rulmanlar, oynak makaralı rulmanlar ve silindirik makaralı rulmanlar da dahil olmak üzere çoğu makaralı rulman türü için gürültü azaltma çözümleri mevcuttur.
Uygun yağlayıcının seçilmesi, yük kapasiteniz, hızınız, sıcaklığınız ve üreticinin yönergeleri aracılığıyla yapılandırabileceğiniz çevre koşulları gibi faktörlere dayalı olarak yapılabilir. Makinenizin uygun aralıklarla yağlanmasını sağlamak için bir program oluşturulmasına da yardımcı olur.

Mil Hizalama Araçlarını Kullanma

Titreşimler, makinelerinizde erken arızalara yol açabilecek gevşek hareketli parçalar olduğu anlamına gelebilir. Üreticinin spesifikasyonlarına başvurarak bunların düzgün şekilde sıkıldığından emin olun. Ayrıca şaft hizalama aletlerinin kullanılması, tüm parçalarınızın ölçülmesini ve hizalanmasını sağlayarak bu sorunu daha da önleyecektir.

Makaralı Rulman Uygulamaları

Makaralı rulmanların çoğunlukla endüstriyel uygulamalarda kullanıldığına inanılır ancak bu her zaman böyle değildir. Makaralı rulmanlar çeşitli amaçlar için kullanılabilir ve geleneksel bilyalı rulmanlara göre birçok avantaja sahiptir. Bu bölümde makaralı rulmanların çeşitli kullanımlarını ve uygulamalarını inceleyeceğiz.
Makaralı rulman kullanmanın başlıca avantajları arasında daha fazla yük kapasitesi, daha düzgün çalışma, daha az bakım gereksinimi, daha uzun kullanım ömrü ve daha iyi genel performans sayılabilir. Bu avantajlar onları tarım, otomotiv ve havacılık mühendisliği gibi çok çeşitli endüstriler için ideal kılmaktadır.

Aşağıda bazı yaygın makaralı rulman uygulamaları verilmiştir:

Eksantrik milleri, krank milleri ve süspansiyon sistemleri gibi otomotiv bileşenleri.
Biçerdöver ve traktör gibi tarım ekipmanları.
Fan kanatları ve iniş takımı düzenekleri gibi havacılık bileşenleri.
Ekskavatörler ve buldozerler gibi inşaat makineleri.

Makaralı rulmanların kurulumu, kurulum süresini önemli ölçüde azaltmaya yardımcı olan kendinden hizalamalı yapıları nedeniyle diğer rulman türleriyle karşılaştırıldığında nispeten kolaydır. Ayrıca, minimum düzeyde yağlama gerektirirler, bu da onları uzun vadeli bakım maliyetleri söz konusu olduğunda da uygun maliyetli kılar. Bu, makaralı rulman kurulumlarının, standart bilyalı rulmanlar kullanıldığında titreşimlerin veya aşırı sıcaklıkların ciddi hasara veya arızaya neden olacağı alanlarda sıklıkla bulunabilmesine katkıda bulunur.

Sıkça Sorulan Sorular

S: Makaralı rulmanlar yenilenebilir mi?

C: Evet, ancak duruma bağlıdır. Küçük rulmanları yenilemek ekonomik değildir. Ancak, 6-inç'in üzerinde delik çapına sahip daha büyük olanlar, ekonomik fayda sağlayacak şekilde yenilenebilir.

S: Uygulamam için doğru makaralı rulmanı seçtiğimden nasıl emin olabilirim?

C: Üreticiler, tasarım özelliklerini seçerken performansı en üst düzeye çıkarmak ve proje başarısını garanti altına almak için bir rulman uygulama mühendisine danışmanızı önerir.

S: Kam makaralı rulman nedir?

C: Kam makaralı rulman, kılavuz flanşları içerecek şekilde değiştirilmiş bir dış bileziğe sahip bir tür makaralı rulmandır. Yüksek radyal yükleri desteklemek için kam ve takipçi uygulamalarında kullanılır.

S: Kafesli makaralı rulman nedir?

C: Bu, sürtünmeyi azaltmak, silindirleri tutmak ve onları tutarlı bir şekilde aralıklı tutmak için silindirler arasında kafes bulunan bir makaralı rulmandır. Mütevazı radyal ve eksenel yüklere dayanacak şekilde tasarlanmıştır.

S: Bir Makaralı Rulmanın Beklenen Ömrü Nedir?

C: Makaralı rulmanların beklenen ömrü söz konusu olduğunda, ömrünü etkileyebilecek çeşitli faktörler vardır. Makaralı rulmanlar tipik olarak düşük sürtünmeli ve yüksek yük kapasiteli çelikten veya diğer malzemelerden yapılır; bu da onların maksimum ağırlığı desteklemesine ve aynı zamanda iyi hareket kontrolü sağlamasına olanak tanır. Bu nedenle uzun yıllardır birçok endüstride kullanılmaktadırlar.

S: Makaralı Rulmanlar Herhangi Bir Özel Bakım Gerektirir mi?

C: Makaralı rulmanların bakımı, onları içeren herhangi bir işlemin kritik bir bileşenidir. Optimum performans göstermelerini ve ömrünün maksimuma çıkarılmasını sağlamak özel dikkat gerektirir.

S: Bir Makaralı Rulmanın Destekleyebileceği Maksimum Ağırlık Nedir?

A: Herhangi bir makaralı rulmanın maksimum yük kapasitesi, boyutu, tasarımı ve kullanılan yapı malzemeleri gibi çeşitli faktörlere bağlı olacaktır. Ancak genel olarak farklı tipteki makaralı rulmanlar, çeşitli derecelerdeki yükleri destekleme kapasitesine sahiptir. Örneğin:

Konik Makaralı Rulmanlar – Tipik olarak rulman başına 1 milyon pounda kadar radyal yükü kaldırabilir

1. Silindirik Makaralı Rulmanlar – Genellikle rulman başına 500 bin pounda kadar kombine eksenel ve radyal yükü kaldırabilir

2. Oynak Makaralı Rulmanlar – Genellikle rulman başına 2 milyon pounda kadar kombine eksenel ve radyal yükü yönetebilir

S: Makaralı Rulmanların Kurulumu Kolay Mıdır?

C: Makaralı rulmanları değerlendirirken sorulması gereken en önemli sorulardan biri kurulumunun kolay olup olmadığıdır. Neyse ki çoğu durumda öyleler. Makaralı rulmanlar tipik olarak özel alet veya teknik gerektirmeden kolayca kurulmalarına olanak tanıyan bir tasarıma sahiptir. Bu, mekanik sistemler hakkında temel bilgiye sahip herkesin kurulum sürecini hızlı ve verimli bir şekilde tamamlamasını mümkün kılar.

S: Makaralı Rulmanlar Aşırı Sıcaklıklarda Çalışabilir mi?

C: Makaralı rulmanlar birçok mekanik sistemin ayrılmaz bir parçasıdır. Aşırı sıcaklıklarda çalışabilme yetenekleri, onları çeşitli uygulama alanlarında paha biçilmez kılmaktadır. Çöl benzeri koşullarda çalışan ekipmanlardan, dondurucu soğuk iklimlere maruz kalan ekipmanlara kadar, makaralı rulmanların, ortamdan bağımsız olarak görevlerini hassasiyet ve doğrulukla yerine getireceğine güvenilebilir.

S: Makaralı rulmanlar neden arızalanıyor?

C: Rulman arızalarının büyük çoğunluğu yanlış yağlama nedeniyle meydana gelir. Yanlış yağlayıcı kullanılırsa, yeterli miktarda yağlayıcı uygulanmazsa veya rulman, yağlayıcının bozulmasına neden olacak aşırı sıcaklıklara maruz bırakılırsa yağlama arızası meydana gelebilir.

S: Makaralı rulmanlar greslenmeli mi?

C: Bilyalı ve makaralı rulmanların düzgün çalışması için yağlama kesinlikle gereklidir. Uygun bir yağlayıcı, yatak bileşenlerinin iç kayan yüzeyleri arasındaki sürtünmeyi azaltacak ve dönen elemanların yuvarlanma yollarıyla metal-metal temasını azaltacak veya önleyecektir.

Soru: Makaralı rulmanlar aşınır mı?

C: Bazı uygulamalarda rulmanlar, yağlama eksikliği, aşındırıcı parçacıkların varlığı, korozyon, salınımlı dönüş ve diğer nedenlerden dolayı önemli miktarda malzeme kaybına (aşınma) maruz kalabilir.

S: Makaralı rulmanları nasıl yağlarsınız?

C: Yağın viskozitesi, oluşturabileceği film kalınlığıyla ilişkilidir; bu, bir yatağın dönen ve kayan parçalarının ayrılması için çok önemlidir. Gres Yağlayıcı: Bazı rulman uygulamalarında yağlayıcı olarak yağ kullanılırken, rulmanların yüzde 80 ila 90'ı için gres tercih edilen yağlayıcıdır.

S: Gürültülü makaralı rulmanların üç nedeni nedir?

C: Gürültülü bir yatağın çeşitli nedenleri arasında üretim kusurları, yağlama, kirlenme, montaj koşulları ve uygulama yer alır. Üretim hataları, rulmanlardaki hataların yalnızca küçük bir kısmını oluşturur; çünkü birçok üretici bu kusurları ortadan kaldıracak hükümlere sahiptir.

S: Makaralı rulmanlar gürültülü müdür?

C: Yuvarlanma elemanlı rulmanlar genellikle metal-metal temaslarına daha yatkındır ve yağ filmlerinin çok daha kalın olduğu ve temasların çok sık meydana gelmediği kaymalı yataklara göre daha gürültülü olma eğilimindedir.
